中山横栏LED驱动电源做国际站陪跑，先辨认调光曲线横纵坐标，分开控制命令、实测光输出和关断。最低点不等于熄灭，实际表现应由明确的驱动、灯具与控制器组合验证。

“调到10%”，说的是哪一个百分比？

面板显示10%，可能是控制命令位置，并非灯具实测只剩十分之一光输出；肉眼觉得仍很亮，也不能反推命令没生效。业务若把这几件事混成一个数字，容易把曲线图读成错误的销售承诺。

陪跑从读图开始：横轴究竟是命令百分比、控制电压还是其他输入，纵轴是归一化光输出、输出电流还是感知示意。若两张图的轴不一致，就不能只比较最低数字。本文只训练资料读取和验证需求，不提供带电接线、改驱动或绕过保护的操作步骤。

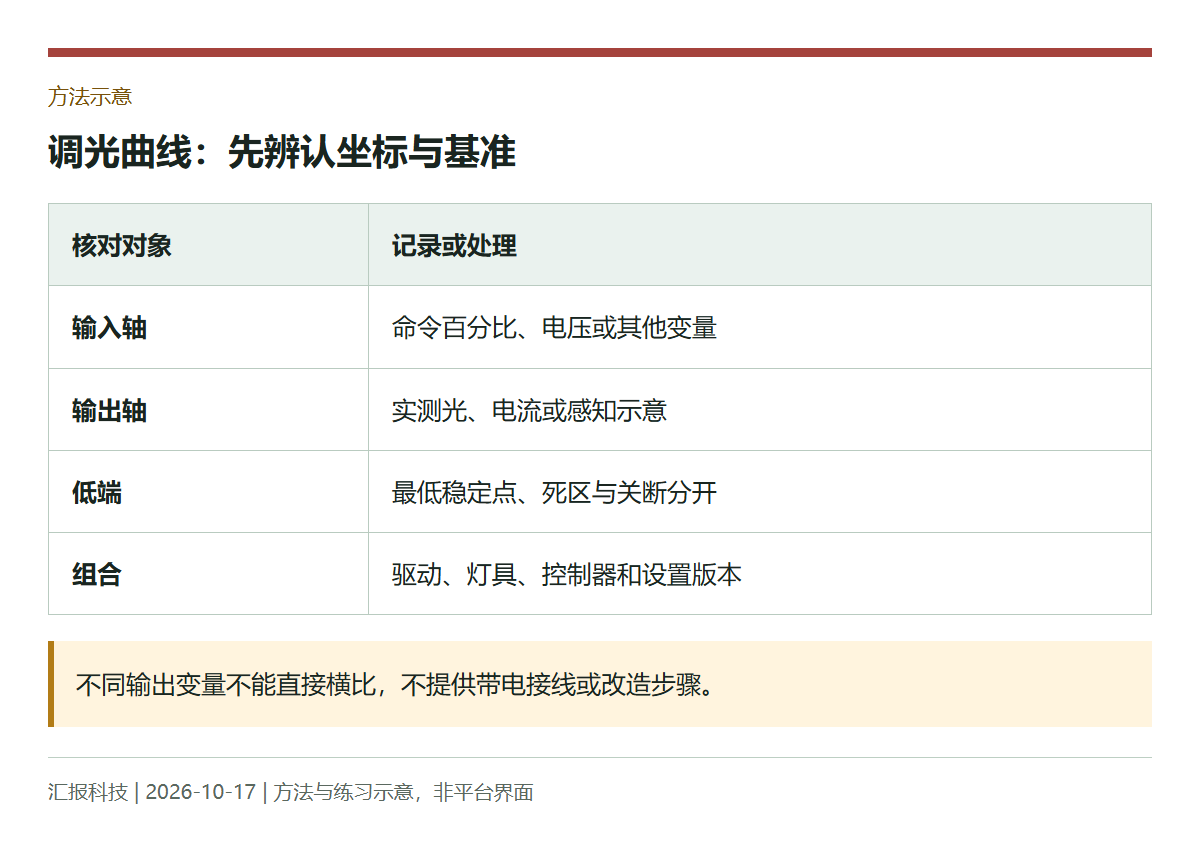

一张曲线至少配四项说明

读图项	员工要确认	常见误判
横轴输入	输入变量、单位及实际控制器设置	把命令10%当实测光10%
纵轴输出	光、电流或其他量；百分比基准是什么	把电流比例当任意灯具光输出
低端与关断	最低稳定点、无响应区、开关行为分别记录	最低点或命令零点一定完全熄灭
组合身份	驱动、灯具、控制器、软件或设置版本	同一协议下所有组合表现一样

Lutron的Application Note 587，2024年2月Revision J，分别讨论线性与对数控制、实测和感知光输出等问题，并提醒即使收集了兼容信息，也不能保证满足客户期望。这里引用其解释框架，不把Lutron产品规格写成本地驱动产品指标，也不照搬文档中的接线说明。

教学模拟：同一个滑块位置，输出可能不同

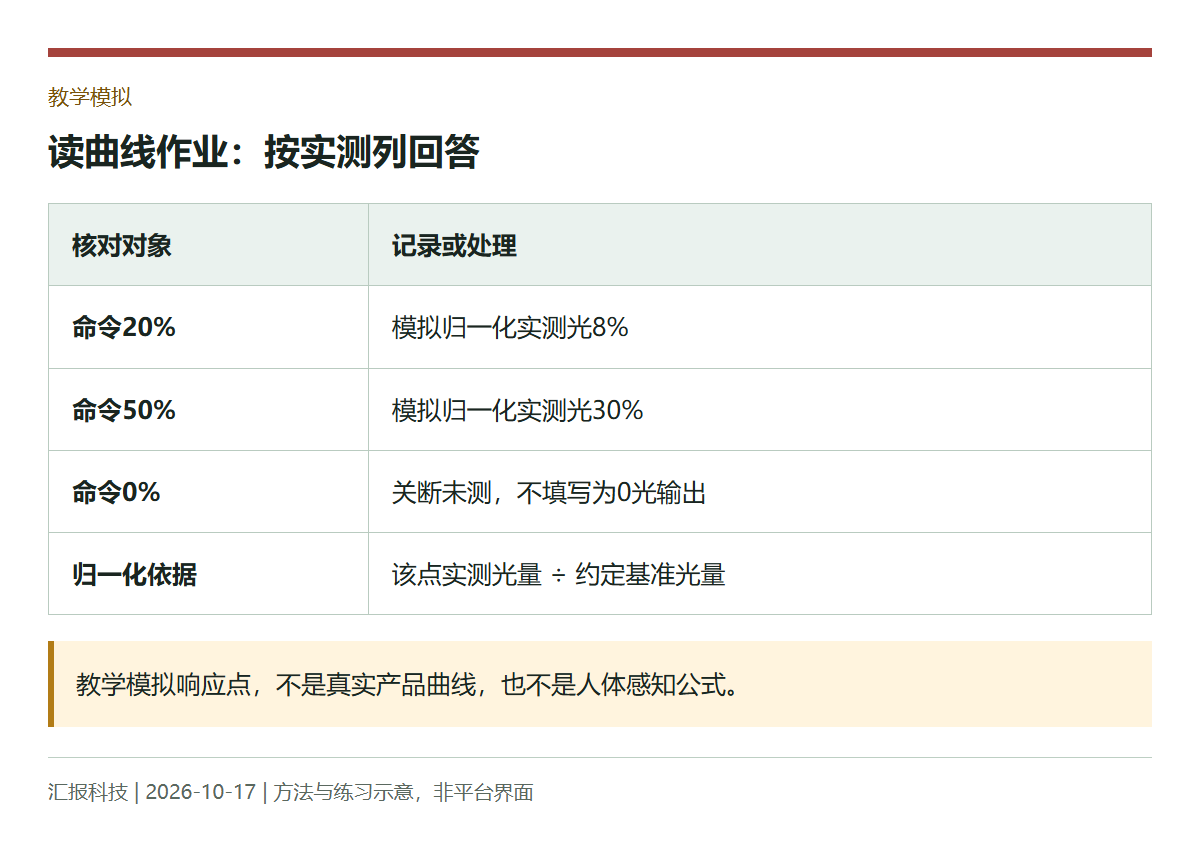

教学模拟：练习表中，命令20%对应归一化实测光输出8%；命令50%对应30%；命令0%处仍标“未测试关断”。员工必须按表回答，不能把20和50复制到光输出栏，也不能把未知关断补成0。示例曲线仅展示读图逻辑，不是真实驱动或灯具结果。

归一化光输出的练习口径＝同一组合、同一测量条件下该点实测光量÷约定基准点光量。基准点或测量量不清时先补证，不直接画百分比曲线。人眼感受可另作观察记录，但不能将手机自动曝光视频当作定量光输出证明。

第二轮让员工比较上调与下调记录，检查是否存在启动跳变、某段无明显变化或关断行为未说明。技术人员决定怎样测、是否需要调整与复测，员工只把这些问题写成验证请求。涉及公共照明、应急或其他受监管用途，须按实际适用要求由合格岗位另核。

陪跑验收不是认出一条漂亮曲线

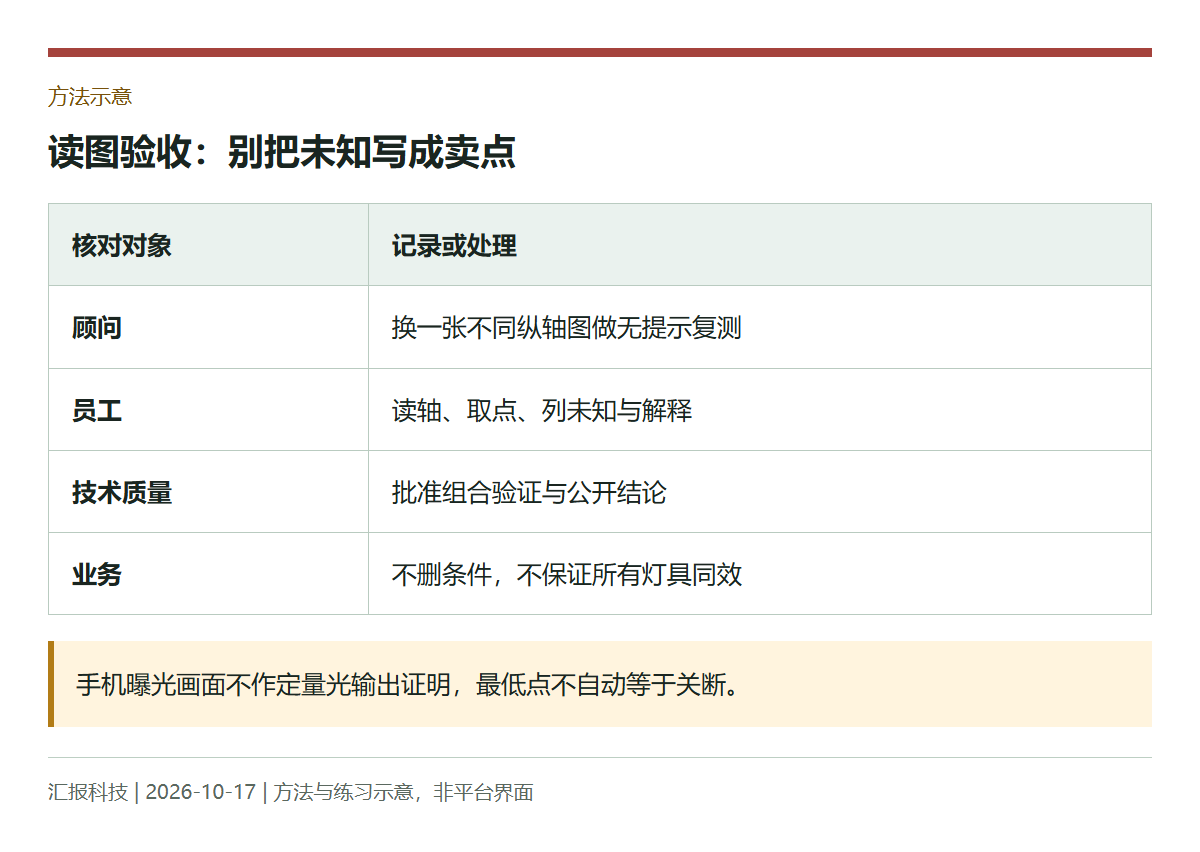

作业包括原始图、轴定义、取点表、未确认项和给买家的解释。陪跑负责人先示范辨轴，复测时换一张输出电流图，看员工能否停止沿用“亮度百分比”说法。产品与质量负责人批准公开结论，销售不能在英文回复时把条件省略。

可抽查“读图结论可追溯率＝能对应坐标、基准与组合身份的结论条数÷抽查结论条数”。若一条结论混有多个输出，各项分别核；这个比率不等于调光平滑度或客户满意度。实际表现另有样机验证记录，不能用作业完成率替代。

毕业验收建议：员工面对未见过的曲线，能分清命令与输出，指出关断未知项，并拒绝以裸协议名称保证完整效果。算术正确但承诺“所有灯具均可同样调到最低点”，仍不合格。

企业可先拿一张现用驱动曲线和实际配套说明做演练。协议类型已有表单的继续沿用，本题只解决如何读懂一条曲线并准确向买家解释。

常见问题

控制面板显示20%，光输出就一定20%吗？

不一定。需要看控制与驱动响应，以及图中输出到底是光量、电流还是感知示意。

最低调光点是不是就代表关灯？

不是同一个指标。最低稳定输出、启动行为和关断能力分别核对，不以一个最低值替代。

手机拍到很暗，可以当作低亮度数据吗？

自动曝光等因素会影响画面，视频可作观察记录，定量结论仍需约定测量条件与原始数据。

同为0-10 V，能保证所有组合效果相同吗？

不能。实际驱动、灯具、控制器及设置共同影响表现，按具体组合验证。
